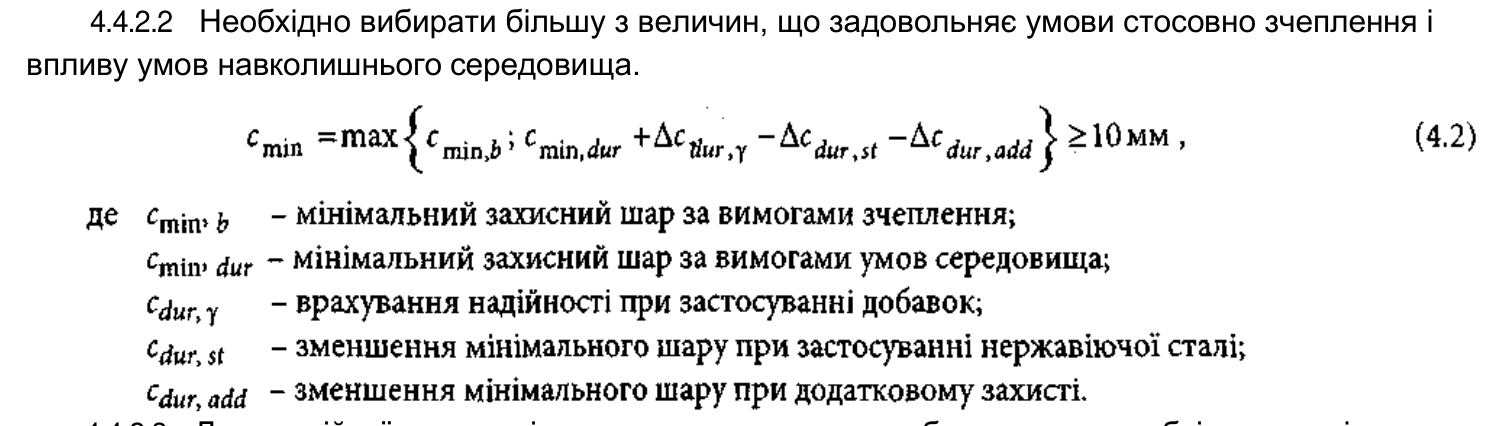

п. 4.4.2.2, формула (4.2) ДБН В.2.6-98:2009
Скан фрагмента ДБН
Нативний розрахунокНовийIVapps
Захисний шар бетону для арматури
Розрахунок мінімального та номінального захисного шару cmin і cnom за ДБН В.2.6-98:2009.
Нативний калькулятор визначає cmin,b за вимогами зчеплення, клас конструкції S, cmin,dur за таблицями 4.3/4.4, мінімальний cmin і номінальний cnom з урахуванням Δcdev.
Позначення величин
Покроковий звіт
Вихідні дані для розрахунку захисного шару бетону (ДБН В.2.6-98:2009, розділ 4.4):
- Назва елемента: Елемент
- Клас впливу середовища: XC1
- Тип арматурної сталі для довговічності: звичайна
- Спосіб визначення cmin,b: роздільне розташування стрижнів
- Діаметр стрижня: φ = 16 мм
- Номінальний максимальний розмір заповнювача: Dmax = 20 мм
- Спосіб визначення класу конструкції S: автоматично за табл. 4.5
- Розрахунковий строк експлуатації: 50 років
- Клас міцності бетону: C30/37
- Елемент має форму плити: ні
- Забезпечено спеціальний контроль якості виготовлення бетону: ні
- Поправка на надійність при застосуванні добавок: Δcdur,γ = 0 мм
- Зменшення при застосуванні нержавіючої сталі: Δcdur,st = 0 мм
- Зменшення при додатковому захисті: Δcdur,add = 0 мм
- Допуск на відхил: Δcdev = 10 мм
Визначення мінімального захисного шару за вимогами зчеплення cmin,b (п. 4.4.2.3, табл. 4.2 ДБН В.2.6-98:2009):
Визначення класу конструкції S за розрахунковим строком експлуатації та факторами впливу (п. 4.4.2.4.3, табл. 4.5 ДБН В.2.6-98:2009):
Для розрахункового строку експлуатації 50 років приймається S4.
Клас міцності бетону C30/37 >= C30/37: зменшення на 1 клас.
Клас конструкції обмежується діапазоном S1...S6.
Визначення мінімального захисного шару за умовами довговічності cmin,dur (п. 4.4.2.4.1, табл. 4.3 / п. 4.4.2.4.2, табл. 4.4 ДБН В.2.6-98:2009):
Тип арматурної сталі для довговічності = звичайна: використовується табл. 4.3.
Для класу конструкції S3 і класу впливу середовища XC1 використовується графа "XC1".
Визначення мінімального захисного шару cmin як більшого значення з вимог зчеплення та довговічності (п. 4.4.2.2, формула (4.2) ДБН В.2.6-98:2009):
За формулою (4.2) мінімальний захисний шар не може бути меншим ніж 10 мм.
Визначення номінального захисного шару cnom з урахуванням допустимого проектного відхилу (п. 4.4.3 ДБН В.2.6-98:2009):
Для Δcdev прийнято рекомендоване значення 10 мм згідно з приміткою до п. 4.4.3 ДБН В.2.6-98:2009.
Висновок щодо мінімального та номінального захисного шару бетону (п. 4.4.2-4.4.3 ДБН В.2.6-98:2009):
Нормативні посилання

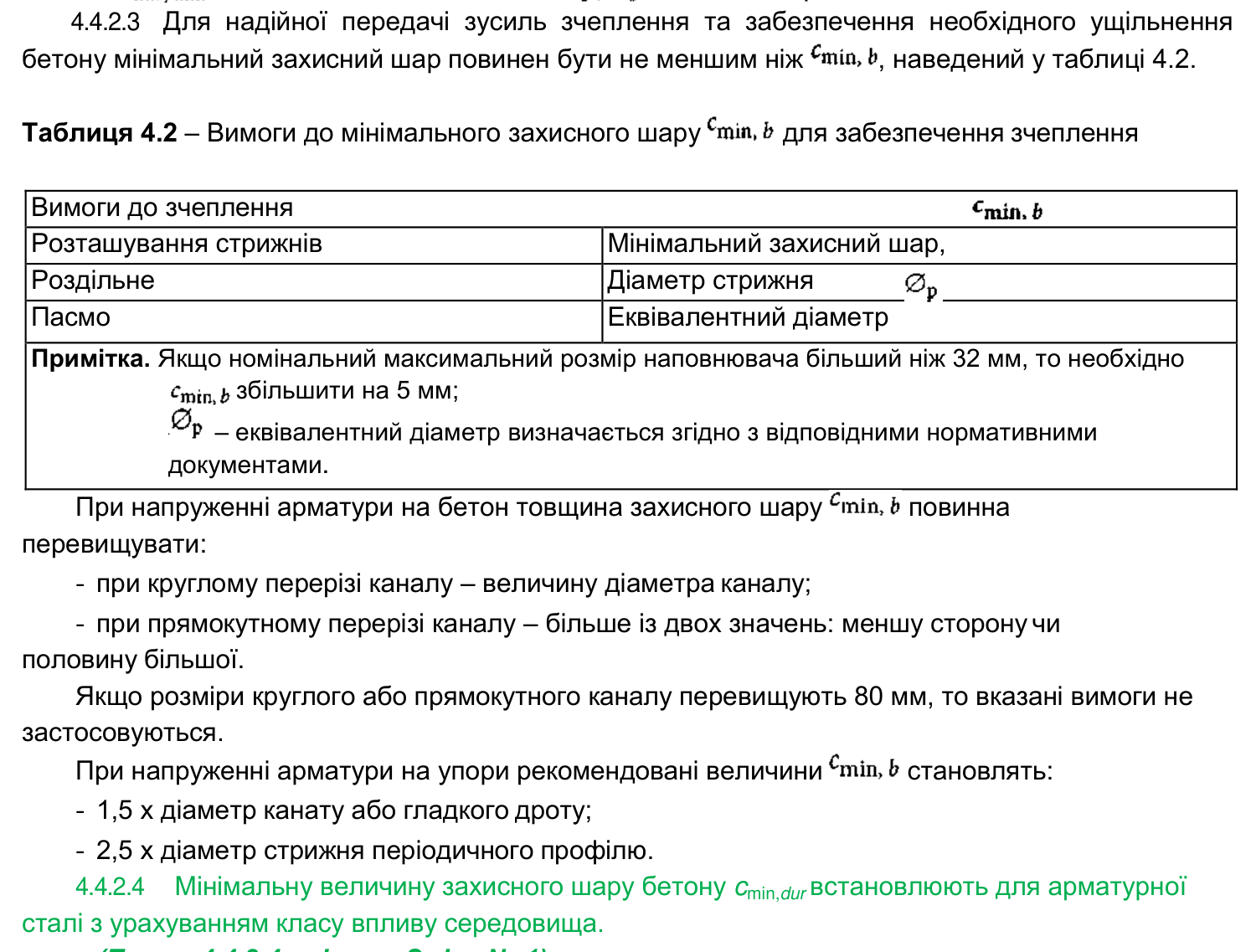

п. 4.4.2.3, таблиця 4.2 ДБН В.2.6-98:2009
Скан фрагмента ДБН

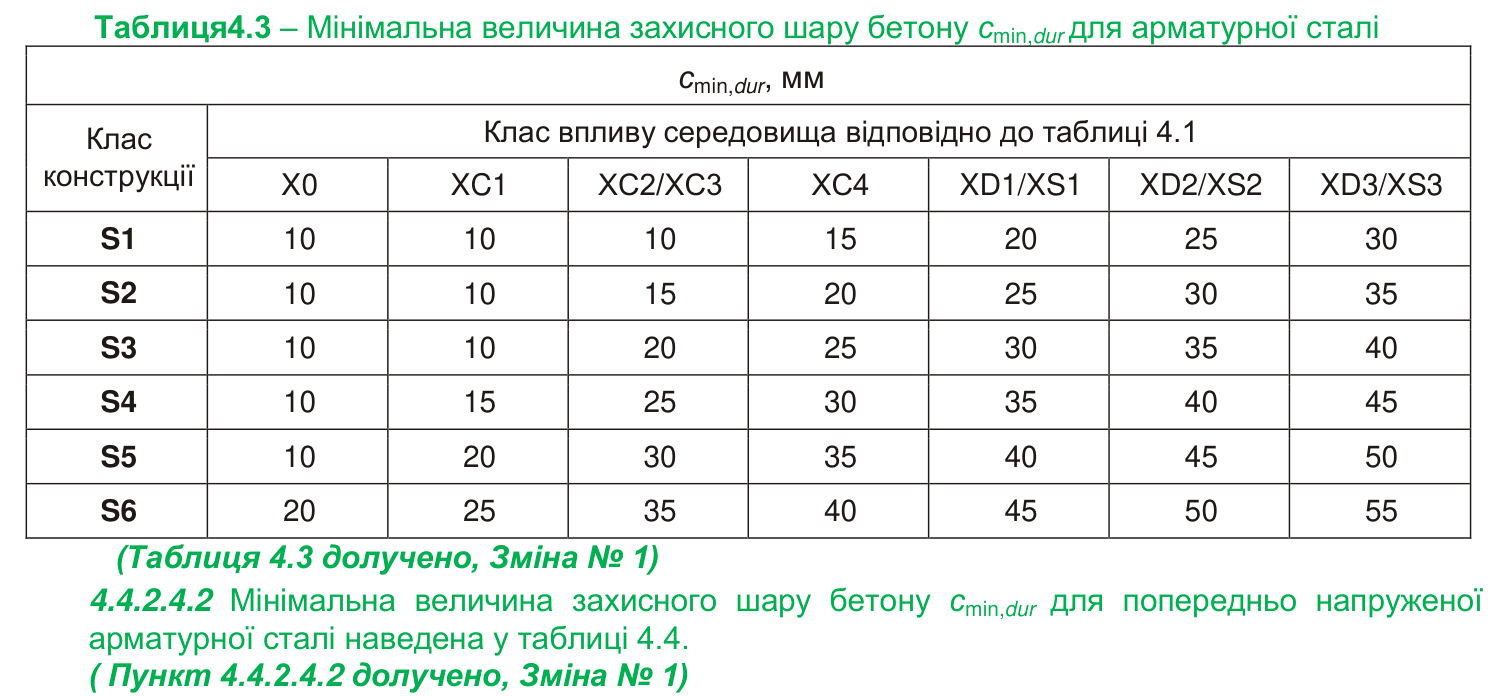

п. 4.4.2.4.1, таблиця 4.3 ДБН В.2.6-98:2009
Скан фрагмента ДБН

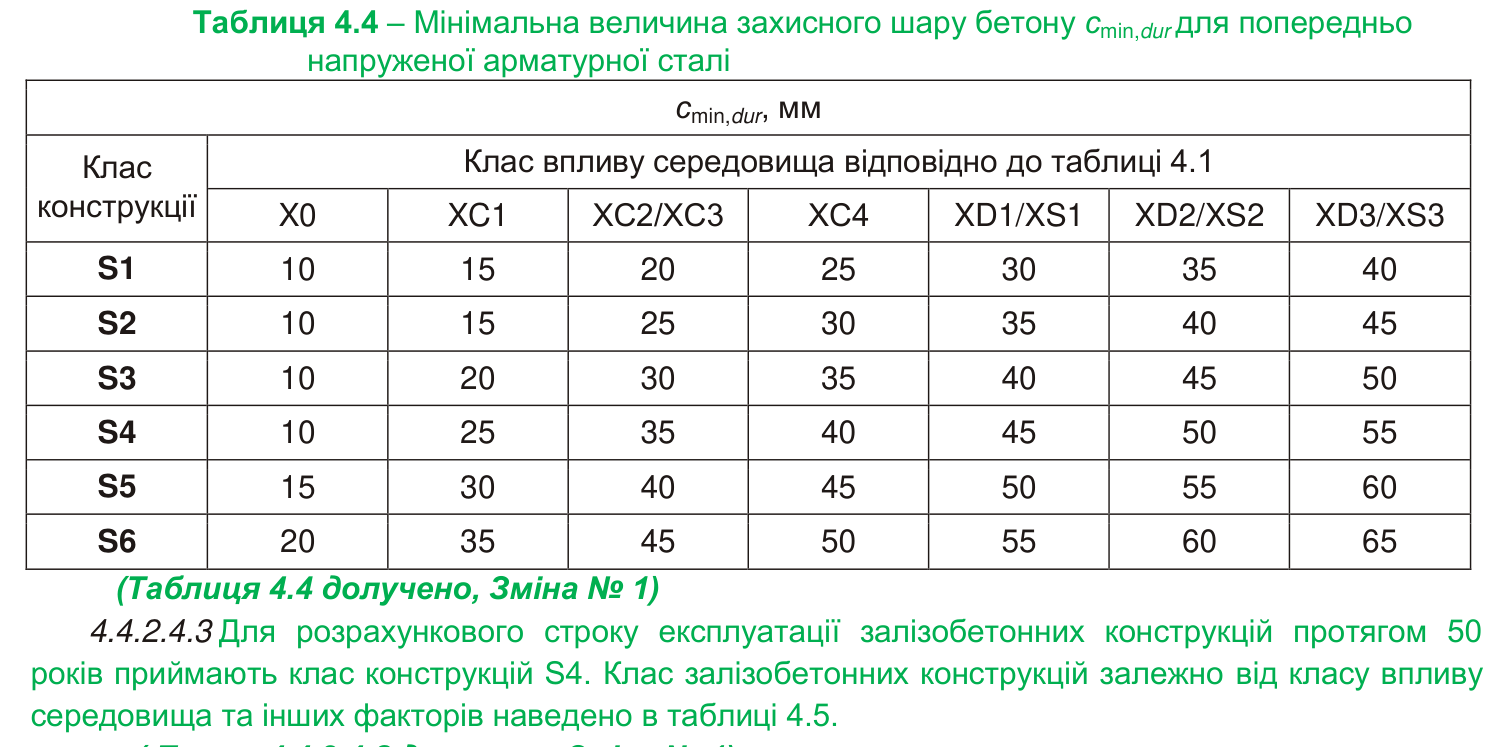

п. 4.4.2.4.2, таблиця 4.4 ДБН В.2.6-98:2009
Скан фрагмента ДБН

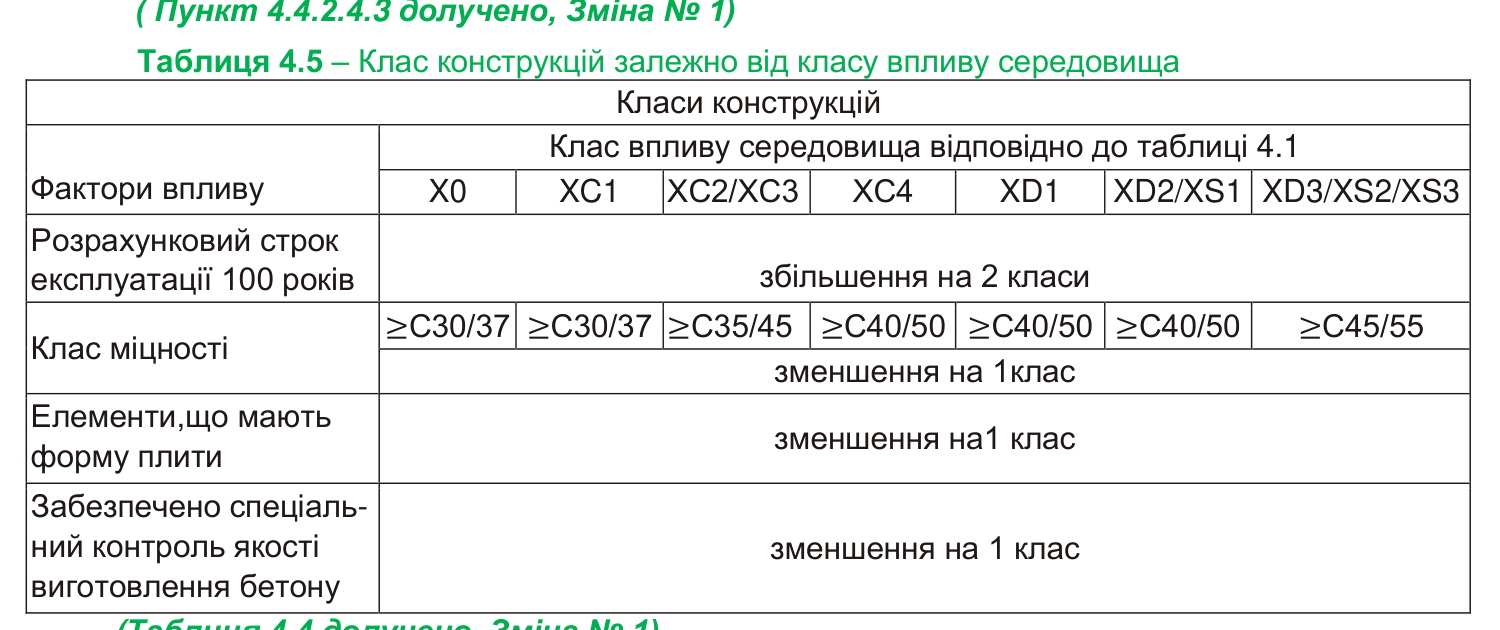

п. 4.4.2.4.3, таблиця 4.5 ДБН В.2.6-98:2009
Скан фрагмента ДБН

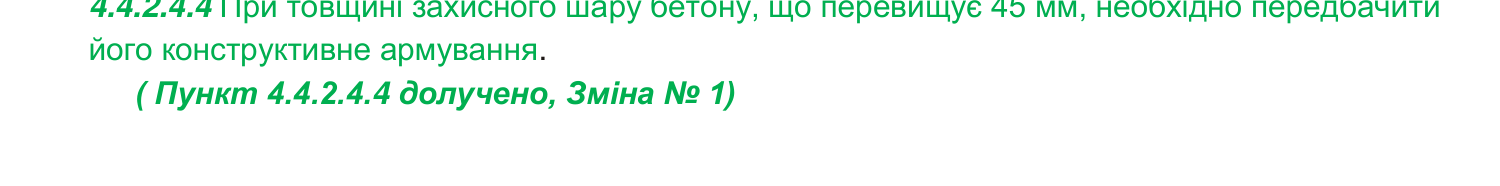

п. 4.4.2.4.4 ДБН В.2.6-98:2009
Скан фрагмента ДБН

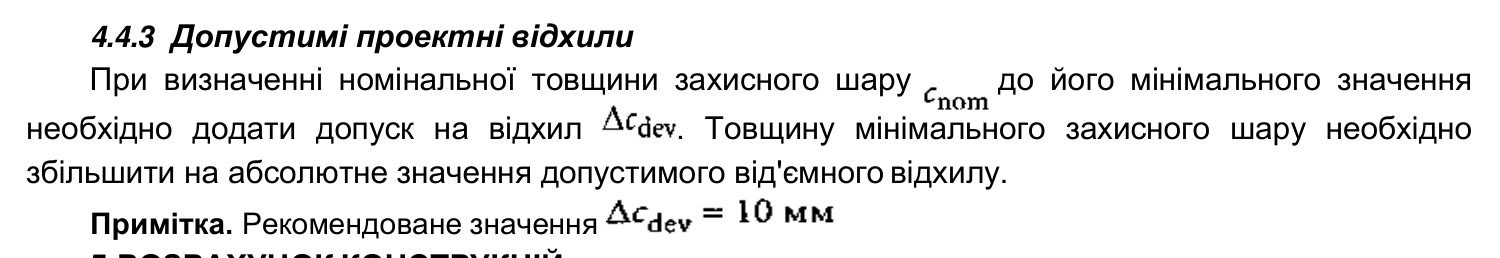

п. 4.4.3 ДБН В.2.6-98:2009
Скан фрагмента ДБН
- Захисний шар арматури
- cmin і cnom
- Перевірка ДБН
Методика та нормативний контекст
Короткий опис задачі
Розрахунок захисного шару бетону для арматури за ДБН В.2.6-98:2009, розділ 4.4.
Де застосовується
- Робочі креслення залізобетонних елементів
- Перевірка мінімального захисного шару
- Аудит cmin і cnom
Вхідні параметри
- Клас впливу середовища
- Тип арматури
- Діаметр або канал для cmin,b
- Клас конструкції S
- Поправки Δcdur і Δcdev
Формули та методика
- cmin = max(cmin,b; cmin,dur + Δcdur,γ - Δcdur,st - Δcdur,add; 10 мм)
- cnom = cmin + Δcdev
Приклад розрахунку
Для XC1, звичайної арматури Ø16 мм, S3 і Δcdev = 10 мм калькулятор отримує cmin = 16 мм і cnom = 26 мм.
Обмеження
- Не виконує розрахунок вогнестійкості.
Нормативна база
- ДБН В.2.6-98:2009, п. 4.4
