Розрахунковий опір ґрунту основи

Обчислення розрахункового опору ґрунту основи R за додатком Е ДБН В.2.1-10-2009.

Калькулятор визначає розрахунковий опір ґрунту основи R за формулою (Е.1) додатка Е ДБН В.2.1-10-2009. Звіт показує вихідні дані, прийняття γc1 і γc2 за табл. Е.7, коефіцієнти Mγ, Mq, Mc за табл. Е.8, глибини d1 і db та підстановку в основну формулу.

Умови роботи
Характеристики ґрунту
Геометрія фундаменту
Підвал і глибина закладання
Є підвал?

Позначення величин

d1=1.2 мb=1 мR=162.8 кПа
Схема фундаменту без підвалу для геометричних величин формули (Е.1).

γc1 і γc2 прийняті користувачем вручну за табл. Е.7; перевірте відповідність обраних значень фактичному типу ґрунту, конструктивній схемі та L/H.

Покроковий звіт

  1. Вихідні дані, задані користувачем:

    • Спосіб розрахунку: вручну за табл. Е.7
    • Конструктивна схема споруди: жорстка
    • Довжина споруди: L = 8.25 м
    • Висота споруди: H = 3 м
    • Тип ґрунту: Пісок середньої крупності
    • Кут внутрішнього тертя: φ11 = 30°
    • Питома вага ґрунту нижче підошви: γ11 = 17.1 кН/м³
    • Осереднена питома вага вище підошви: γ′11 = 16.6 кН/м³
    • Питоме зчеплення: c11 = 4 кПа
    • Спосіб визначення φ11 і c11: визначені безпосередніми випробуваннями
    • Ширина підошви: b = 1 м
    • Глибина закладання: d = 1.2 м
    • Підвал: немає підвалу
    • Приведена глибина закладання: d1 = 1.2 м
    • Коефіцієнт умов роботи 1: γc1 = 1
    • Коефіцієнт умов роботи 2: γc2 = 1

  2. Прийняття коефіцієнтів умов роботи γc1 і γc2 користувачем за табл. Е.7 ДБН В.2.1-10-2009:

    γc1=1\gamma_{c1} = 1
    γc2=1\gamma_{c2} = 1

  3. Визначення коефіцієнта k за способом визначення φ11 і c11 згідно з п. Е.4 ДБН В.2.1-10-2009:

    φ11 і c11 визначені безпосередніми випробуваннями, тому згідно з п. Е.4 ДБН В.2.1-10-2009 приймається k = 1.0.

    k=1.0k = 1.0

  4. Визначення коефіцієнтів Mγ, Mq, Mc за кутом внутрішнього тертя φ11 згідно з табл. Е.8 ДБН В.2.1-10-2009:

    Для φ11 = 30° коефіцієнти Mγ, Mq, Mc приймаються за табл. Е.8 ДБН В.2.1-10-2009.

    Mγ=1.15M_{\gamma} = 1.15
    Mq=5.59M_q = 5.59
    Mc=7.95M_c = 7.95

  5. Визначення коефіцієнта kz за шириною підошви фундаменту b згідно з п. Е.4 ДБН В.2.1-10-2009:

    Оскільки b = 1 м < 10 м, згідно з п. Е.4 ДБН В.2.1-10-2009 приймається kz = 1.0.

    kz=1.0k_z = 1.0

  6. Глибина закладання d1 для безпідвальної споруди згідно з п. Е.4 ДБН В.2.1-10-2009:

    d1=1.2 мd_1 = 1.2\ \text{м}

  7. Перевірка умови d1 <= d згідно з приміткою 6 до п. Е.4 ДБН В.2.1-10-2009:

    Умова d1 <= d виконується. Для подальшого розрахунку за формулою (Е.1) приймаються d1 = 1.2 м і db = 0 м.

    d1≤d⇒1.2≤1.2d_1 \le d \Rightarrow 1.2 \le 1.2

  8. Визначення розрахункового опору ґрунту основи R згідно з п. Е.4, формула (Е.1) ДБН В.2.1-10-2009:

    R=γc1⋅γc2k⋅[Mγ⋅kz⋅b⋅γ11+Mq⋅d1⋅γ11′+(Mq−1)⋅db⋅γ11′+Mc⋅c11]=1⋅11⋅[1.15⋅1⋅1⋅17.1+5.59⋅1.2⋅16.6+(5.59−1)⋅0⋅16.6+7.95⋅4]=162.82 кПаR =\frac{\gamma_{c1} \cdot \gamma_{c2}}{k} \cdot \left[M_{\gamma} \cdot k_z \cdot b \cdot \gamma_{11} + M_q \cdot d_1 \cdot \gamma'_{11} + (M_q - 1) \cdot d_b \cdot \gamma'_{11} + M_c \cdot c_{11}\right] =\frac{1 \cdot 1}{1} \cdot \left[1.15 \cdot 1 \cdot 1 \cdot 17.1 + 5.59 \cdot 1.2 \cdot 16.6 + (5.59 - 1) \cdot 0 \cdot 16.6 + 7.95 \cdot 4\right] = 162.82\ \text{кПа}

  9. Переведення розрахункового опору R у додаткові одиниці:

    R=162.82 кПа=16.3 т/м2=1.6 кг/см2R = 162.82\ \text{кПа} = 16.3\ \text{т/м}^2 = 1.6\ \text{кг/см}^2

Нормативні посилання

п. Е.4 ДБН В.2.1-10-2009

Основний пункт для визначення розрахункового опору R за додатком Е.

Скан фрагмента ДБН

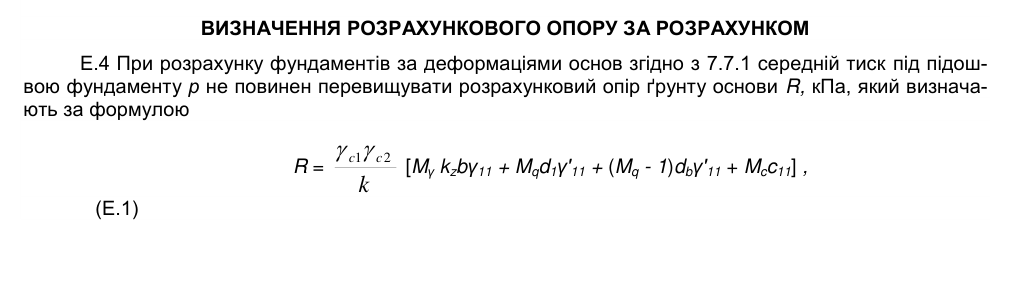

Скан п. Е.4 і формули Е.1 з ДБН В.2.1-10-2009

формула (Е.1)

Формула визначення розрахункового опору ґрунту основи R.

Скан фрагмента ДБН
Скан формули Е.1 з ДБН В.2.1-10-2009

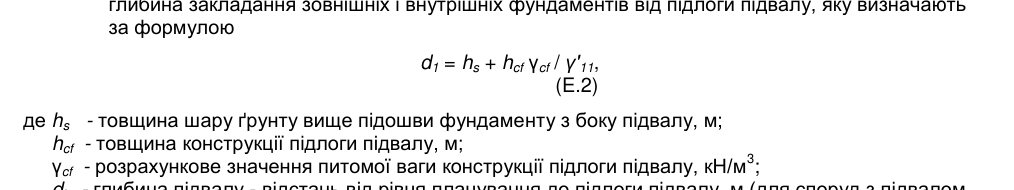

формула (Е.2)

Формула приведеної глибини закладання d1 для споруди з підвалом.

Скан фрагмента ДБН
Скан формули Е.2 з ДБН В.2.1-10-2009

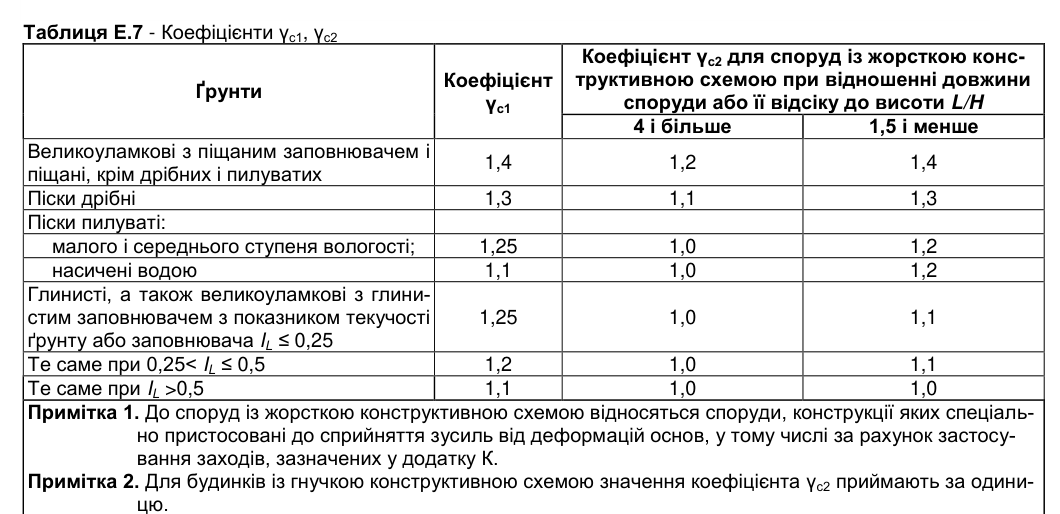

табл. Е.7

Коефіцієнти умов роботи γc1 і γc2 для різних ґрунтів та схем споруд.

Скан фрагмента ДБН
Скан табл. Е.7 з ДБН В.2.1-10-2009

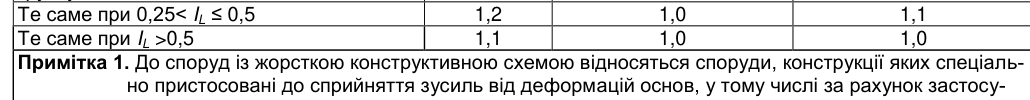

примітка 1 до табл. Е.7

Ознака жорсткої конструктивної схеми споруди для прийняття γc2.

Скан фрагмента ДБН
Скан примітки 1 до табл. Е.7 з ДБН В.2.1-10-2009

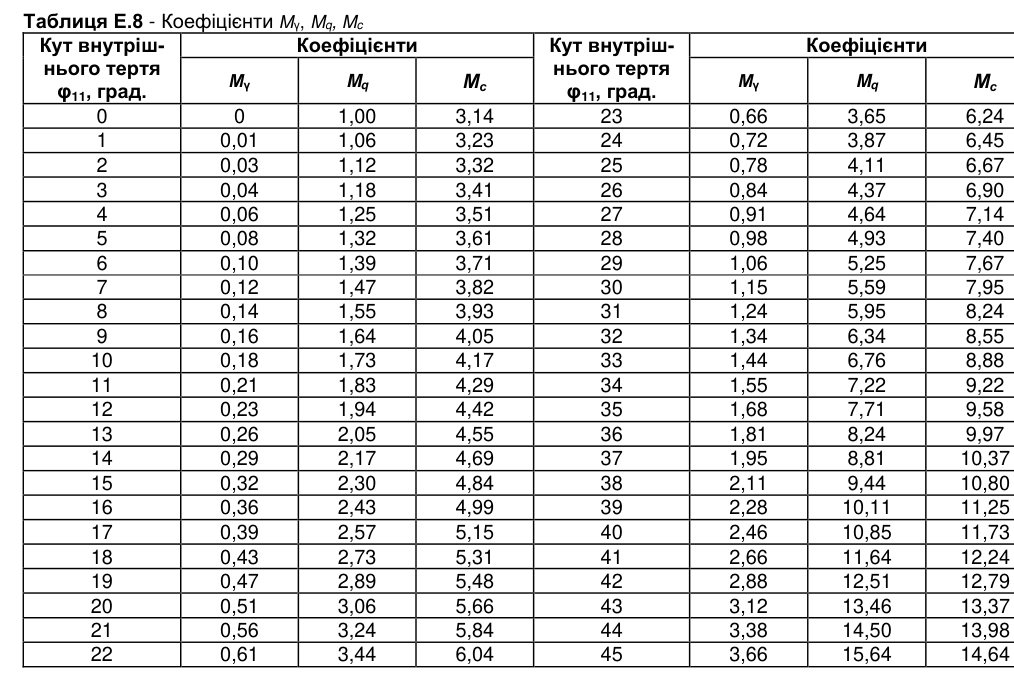

табл. Е.8
