Категорії та групи сталевих конструкцій

Визначення категорій А/Б/В, I/II/III та групи сталевої конструкції за Додатком А ДБН В.2.6-198:2014.

Калькулятор декомпілює таблицю А.1 до окремих конструкцій і елементів, визначає S1-S5, початкову й уточнену групу, коефіцієнт умов роботи γc, Ry та допустимість сталі за таблицею Г.1.

Конструкція

Розділ таблиці А.1

Конструкція або елемент

Клас відповідальності

Характер навантаження

Є розтягувальні напруження від розрахункового навантаження?

Є несприятливий вплив зварних з’єднань?

Сталь

Умови експлуатації

Вид прокату

Клас міцності сталі

Марка сталі та нормативний документ

Товщина прокату

Чинники А.2

Найбільше сумарне нормальне розтягувальне напруження від усіх навантажень

Нормальне напруження стиску з урахуванням φ, φe, φb

Є кромки після гільйотинного різання?

Є неврахований у розрахунку наклеп від деформування в холодному стані?

Є високі початкові напруження, у тому числі зварювальні?

Умови γc

Режим визначення γc

Тип несучого елемента

Розрахунок виконується на міцність?

Переріз послаблений отворами для болтів?

З’єднання є фрикційним?

Покроковий звіт

Вихідні дані для визначення категорій і групи конструкції (ДБН В.2.6-198:2014, таблиця 5.1, таблиці 7.1 і 7.2, Додаток А, таблиці А.1 і А.2, Додаток Г, таблиці Г.1 і Г.5):
- Розділ таблиці А.1: Конструкції технологічних площадок і покриттів
- Конструкція або елемент: Головні балки при статичному навантаженні
- Клас відповідальності: СС2
- Характер навантаження: Статичне
- Наявність розтягувальних напружень: Так
- Несприятливий вплив зварних з’єднань: Ні
- Умови експлуатації: Опалювана споруда
- Вид прокату: Фасонний
- Клас міцності сталі: С245
- Марка сталі та нормативний документ: С245 — ДСТУ 8539
- Товщина прокату t: 10 мм
- σsum: 100 МПа
- σc: 100 МПа
- Кромки після гільйотинного різання: Ні
- Неврахований наклеп від деформування в холодному стані: Ні
- Високі початкові напруження, у тому числі зварювальні: Ні
Визначення категорій конструкції за призначенням і за напруженим станом (ДБН В.2.6-198:2014, Додаток А, таблиця А.1, позиція 3):
- Розділ таблиці А.1: Конструкції технологічних площадок і покриттів
- Вибрана конструкція або елемент: Головні балки при статичному навантаженні
- Вихідний рядок таблиці: Головні балки при статичному навантаженні
$Головні балки при статичному навантаженні \Rightarrow категорія за призначенням = А$
$категорія за напруженим станом = I_{II}$
Визначення показників окремих чинників S1–S5 (ДБН В.2.6-198:2014, Додаток А, таблиця А.2):
- S1 = 0 балів — клас відповідальності СС2
- S2 = 11 балів — категорія за призначенням А
- S3,base = 1 балів — категорія за напруженим станом III
- S4 = 7 балів — розтягувальні напруження є
- S5 = 2 балів — несприятливий вплив зварних з’єднань немає
Визначення початкового показника та групи конструкції (ДБН В.2.6-198:2014, Додаток А, пункт А.1):
$S_{tot,base} = S_{1} + S_{2} + S_{3,base} + S_{4} + S_{5} = 0 + 11 + 1 + 7 + 2 = 21 балів$
- Початкова група: 3 (Stot,base = 21 балів)
Визначення розрахункового опору сталі Ry за границею текучості (ДБН В.2.6-198:2014, пункт 7.1, таблиці 7.1 і 7.2, Додаток Г, таблиця Г.5):
- Клас міцності сталі: С245
- Марка сталі та нормативний документ: С245 — ДСТУ 8539
- Характеристичний опір за класом міцності: Ryn = 245 МПа
- Коефіцієнт надійності за матеріалом за відповідним рядком таблиці 7.2: γm = 1.025
$R_{y} =\frac{R_{yn}}{\gamma_{m}} =\frac{245}{1.025} = 239.02\ \text{МПа}$
Визначення коефіцієнта умов роботи γc (ДБН В.2.6-198:2014, пункт 5.4.1, таблиця 5.1 та примітки 1–5):
- Режим визначення γc: Автоматично за вибраною конструкцією
- Кандидатні позиції таблиці 5.1 за погодженою матрицею: p6a
- Застосовні позиції таблиці 5.1: немає
$\gamma_{c} = 1,0 (таблиця 5.1, примітка 5)$
Уточнення категорії конструкції за напруженим станом після підбору перерізу (ДБН В.2.6-198:2014, Додаток А, пункт А.2, перший абзац):
α = |σdyn| / |σsum| = 0 / 100 = 0
- Категорія за напруженим станом після уточнення: III (α = 0)
- S3,A2 = 1 бал — категорія за напруженим станом III
Визначення додатних поправок до показника групи після підбору перерізу (ДБН В.2.6-198:2014, Додаток А, пункт А.2, другий абзац):
- ΔSt = 0 балів — товщина прокату t = 10 мм
- ΔSguillotine = 0 балів — кромки після гільйотинного різання немає
- ΔScold = 0 балів — неврахований наклеп немає
- ΔSinitial = 0 балів — високі початкові напруження немає
ΔS+ = ΔSt + ΔSguillotine + ΔScold + ΔSinitial = 0 + 0 + 0 + 0 = 0 балів
Перевірка умови зменшення показника групи при статичному стиску (ДБН В.2.6-198:2014, Додаток А, пункт А.2, третій абзац):
$\sigma_{limit} = 0,4 \cdot R_{y} \cdot \gamma_{c} = 0,4 \cdot 239.02 \cdot 1 = 95.61\ \text{МПа}$
$\sigma_{c} = 100 МПа ≤ \sigma_{limit} = 95.61\ \text{МПа}$
- Умова зменшення показника групи при статичному стиску: не виконується
- ΔScompression = 0 балів
Уточнення показника та групи конструкції після підбору перерізу (ДБН В.2.6-198:2014, Додаток А, пункт А.2):
ΔS3 = S3,A2 - S3,base = 1 - 1 = 0 балів
ΔSraw = ΔS3 + ΔS+ + ΔScompression = 0 + 0 + 0 = 0 балів
ΔS = обмежити(ΔSraw; -4; +4) = 0 балів
$S_{tot,A2} = S_{tot,base} + ΔS = 21 + 0 = 21 балів$
- Уточнена група: 3 (Stot,A2 = 21 балів)
Перевірка застосування вибраної сталі для уточненої групи конструкцій (ДБН В.2.6-198:2014, Додаток Г, таблиця Г.1 та примітки 1–6):
- Застосовність сталі за таблицею Г.1: дозволено
Висновок щодо категорій, групи конструкції та застосовності сталі (ДБН В.2.6-198:2014, Додаток А, пункти А.1 і А.2; Додаток Г, таблиця Г.1):
- Конструкція або елемент: Головні балки при статичному навантаженні
- Категорії за таблицею А.1: А/III
- Початкова група: 3 (Stot,base = 21 балів)
- Уточнена група: 3 (Stot,A2 = 21 балів)
- Сталь С245: дозволено за таблицею Г.1

Нормативні посилання

ДБН В.2.6-198:2014, Додаток А, таблиця А.1

Категорії конструкцій за призначенням і за напруженим станом.

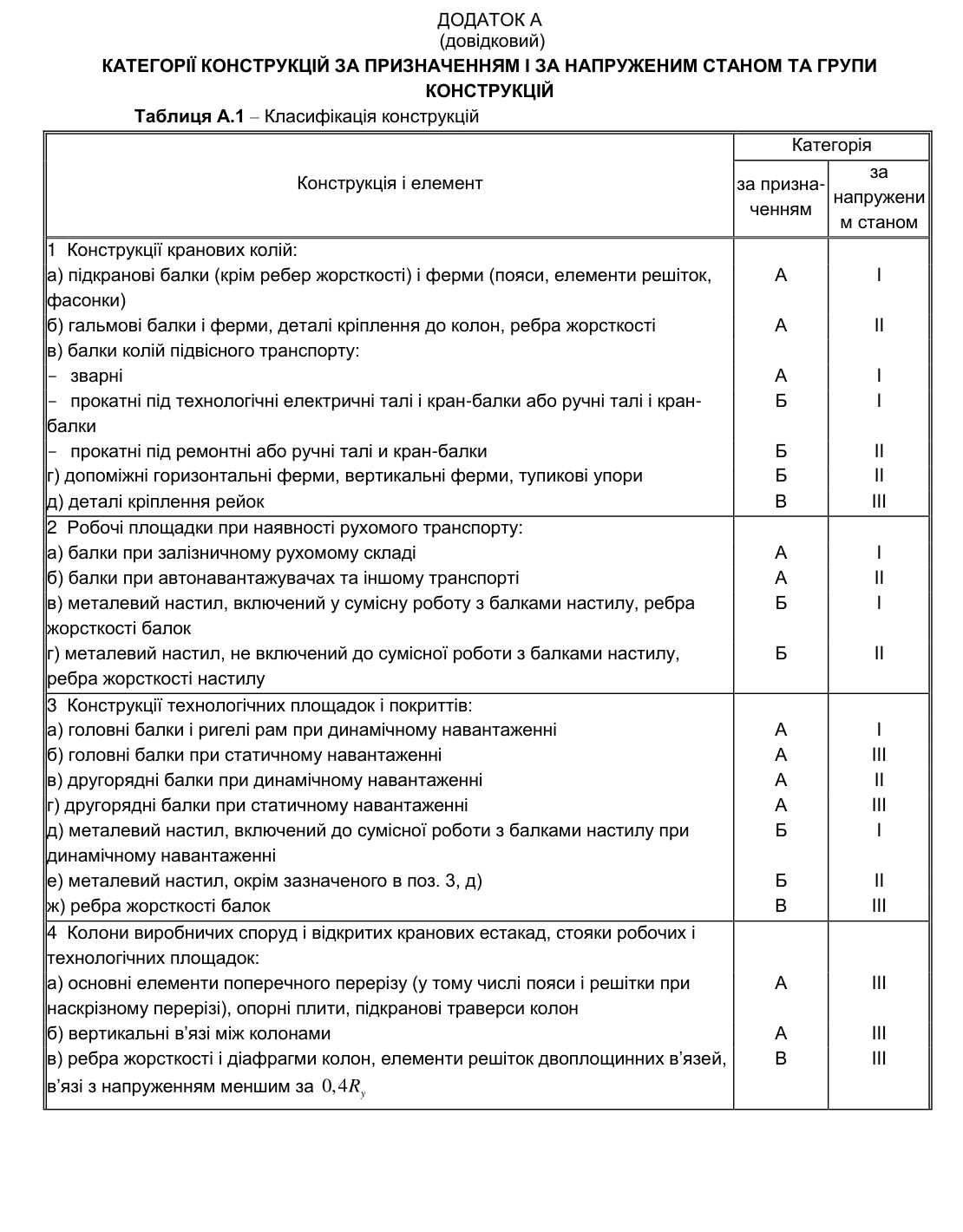

Скан фрагмента ДБН

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 1

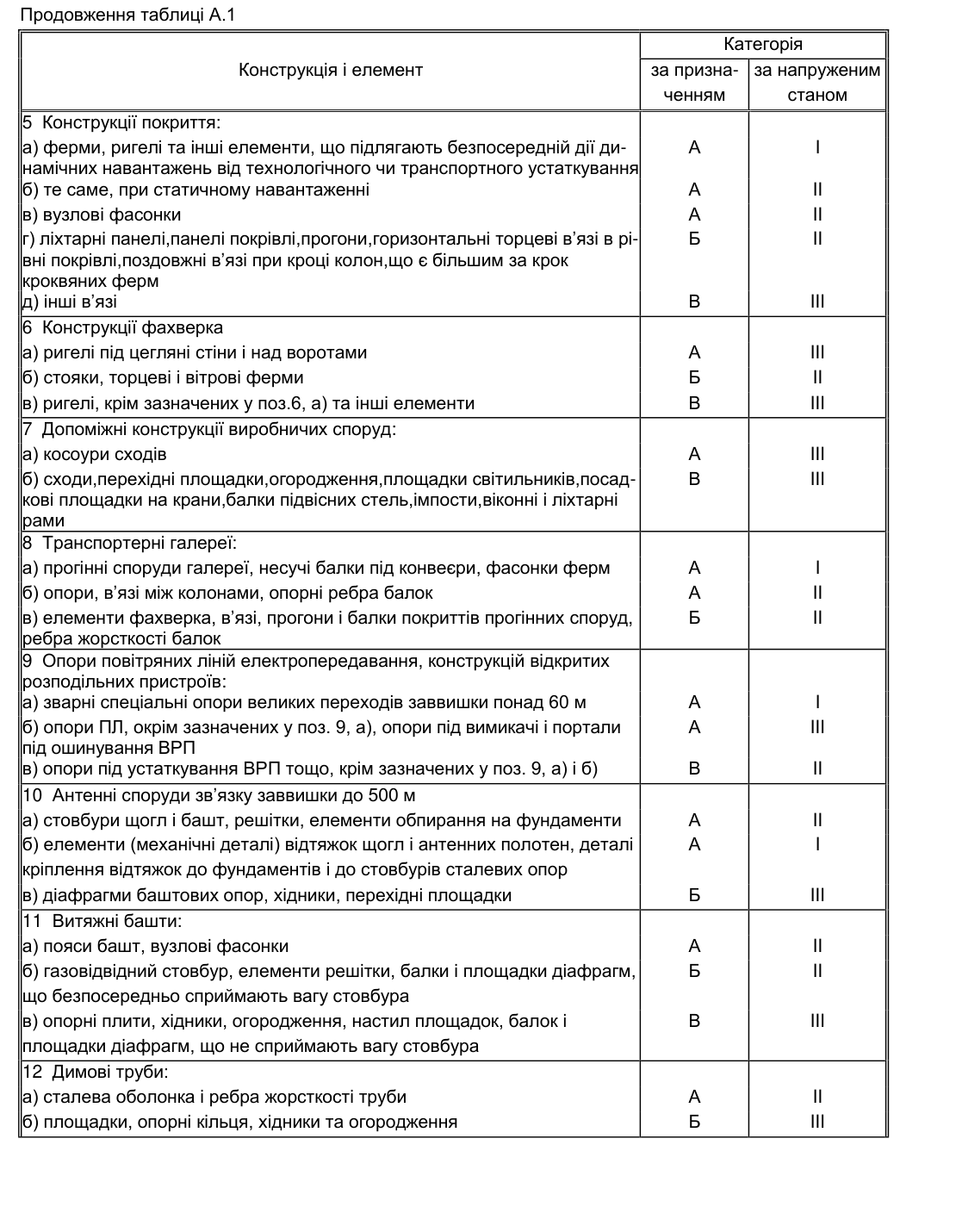

Скан фрагмента ДБН

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 2

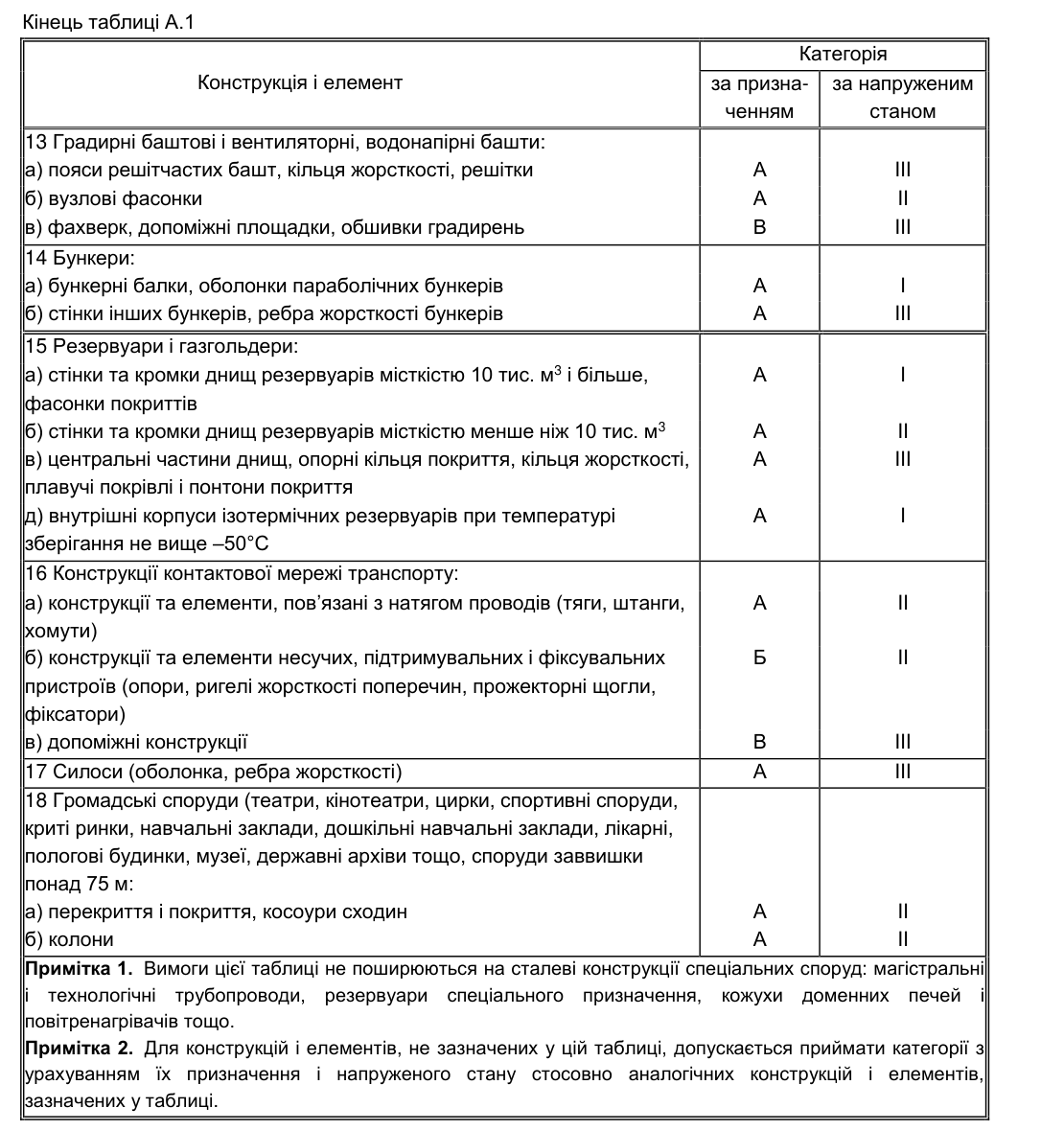

Скан фрагмента ДБН

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 3

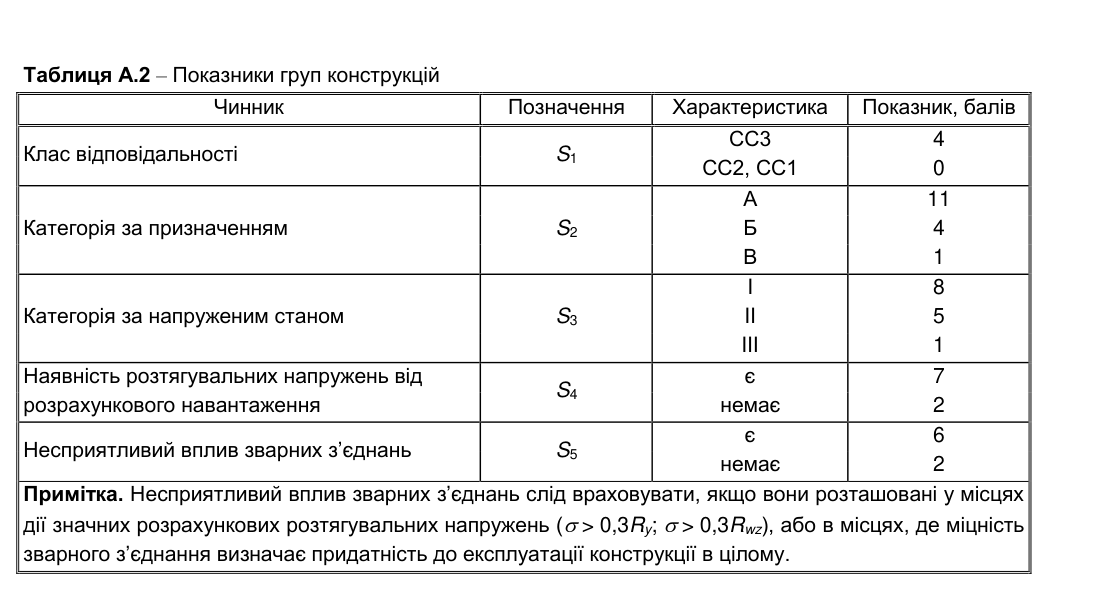

ДБН В.2.6-198:2014, Додаток А, таблиця А.2

Показники S1–S5, початкова група та її уточнення.

Скан фрагмента ДБН

Скан фрагмента ДБН

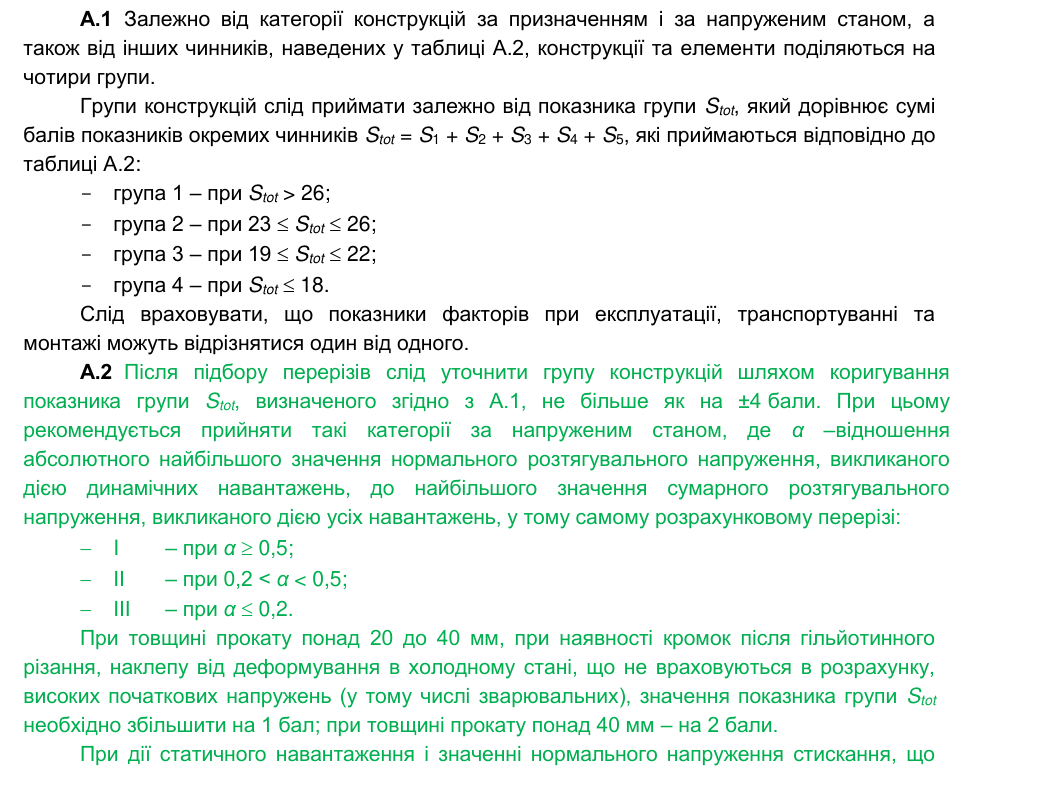

Скан пунктів А.1 і А.2 з ДБН В.2.6-198:2014, частина 1

Скан фрагмента ДБН

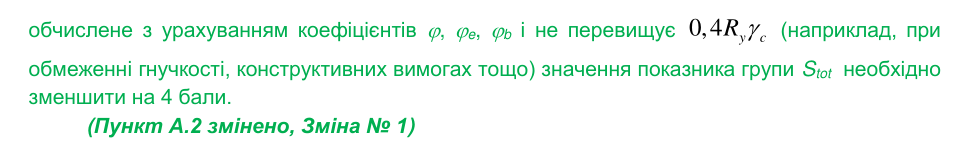

Скан пункту А.2 з ДБН В.2.6-198:2014, частина 2

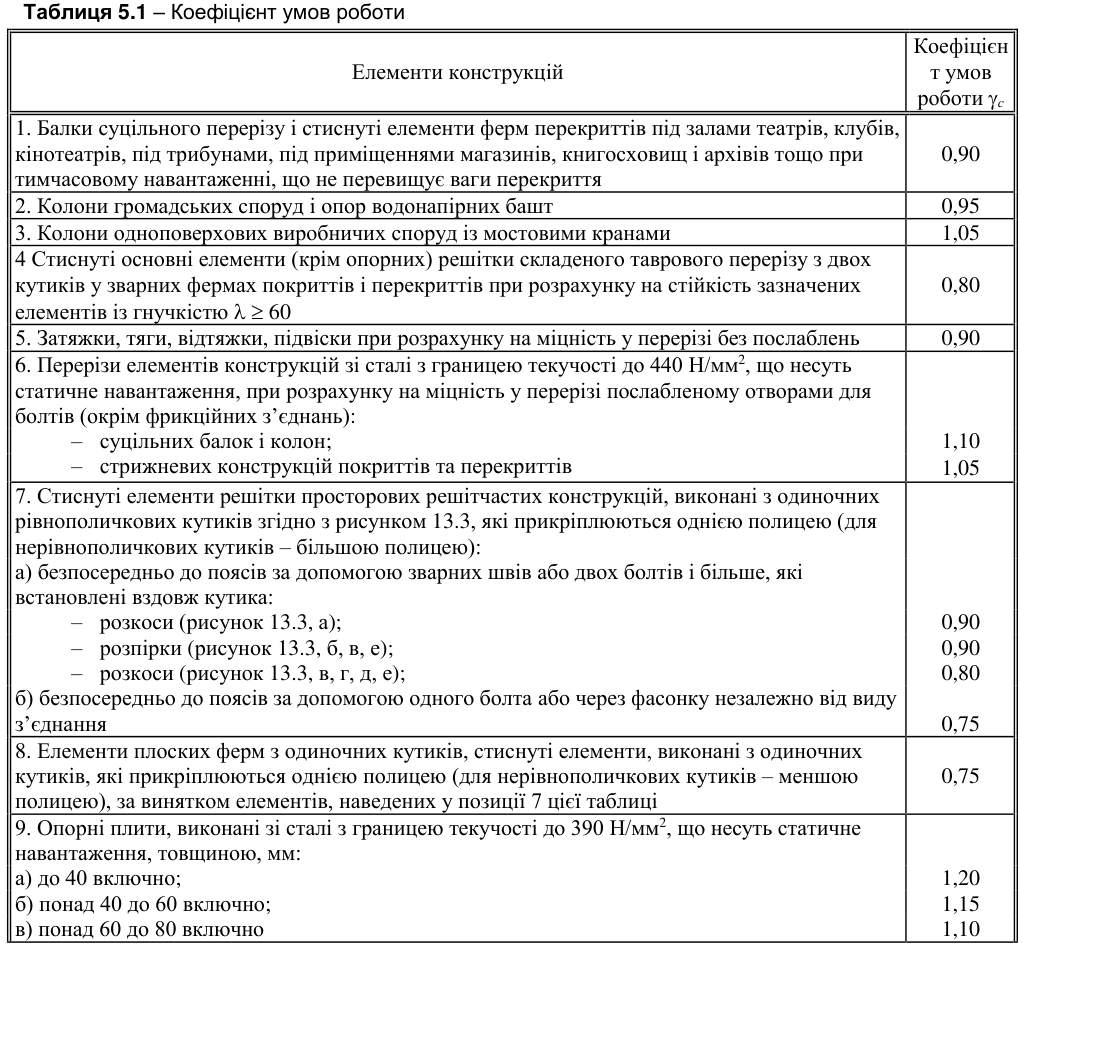

ДБН В.2.6-198:2014, пункт 5.4.1, таблиця 5.1

Коефіцієнти умов роботи γc та примітки 1–5.

Скан фрагмента ДБН

Скан фрагмента ДБН

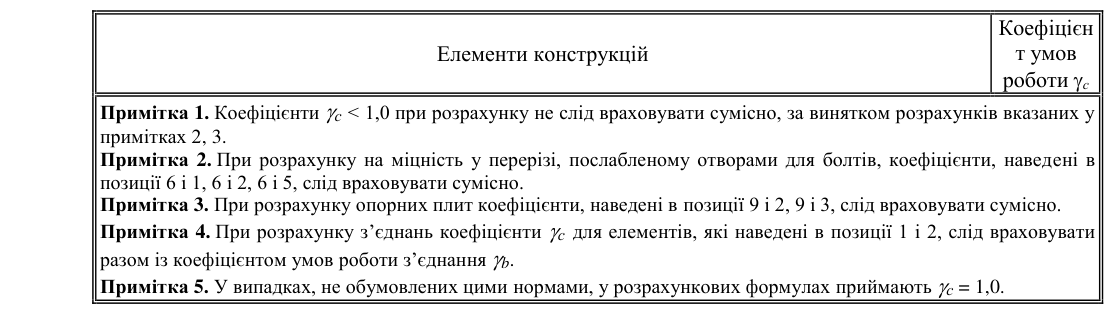

Скан приміток 1–5 до таблиці 5.1 з ДБН В.2.6-198:2014

ДБН В.2.6-198:2014, пункти 7.1–7.2, таблиці 7.1–7.2

Визначення Ry = Ryn / γm і коефіцієнта надійності за матеріалом γm.

Скан фрагмента ДБН

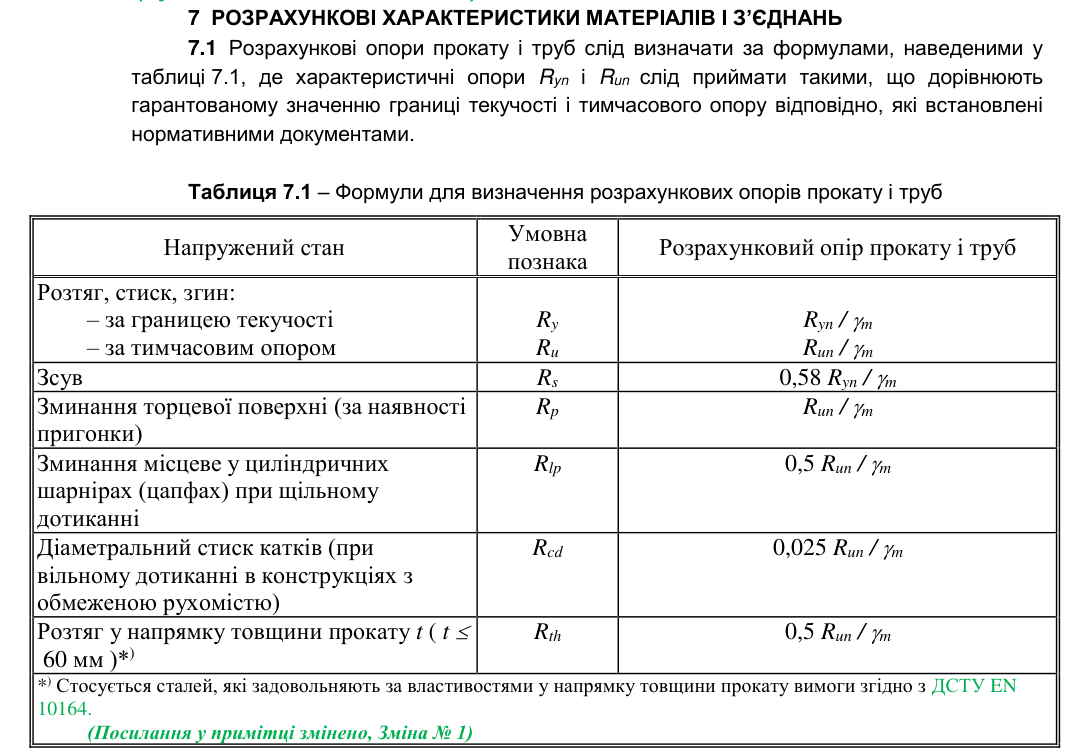

Скан пункту 7.1 і таблиці 7.1 з ДБН В.2.6-198:2014

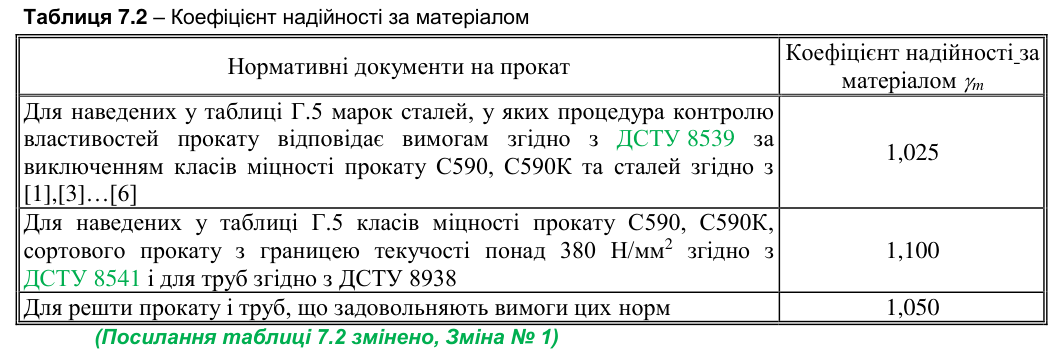

Скан фрагмента ДБН

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.1

Допустимість класів сталі для груп конструкцій.

Скан фрагмента ДБН

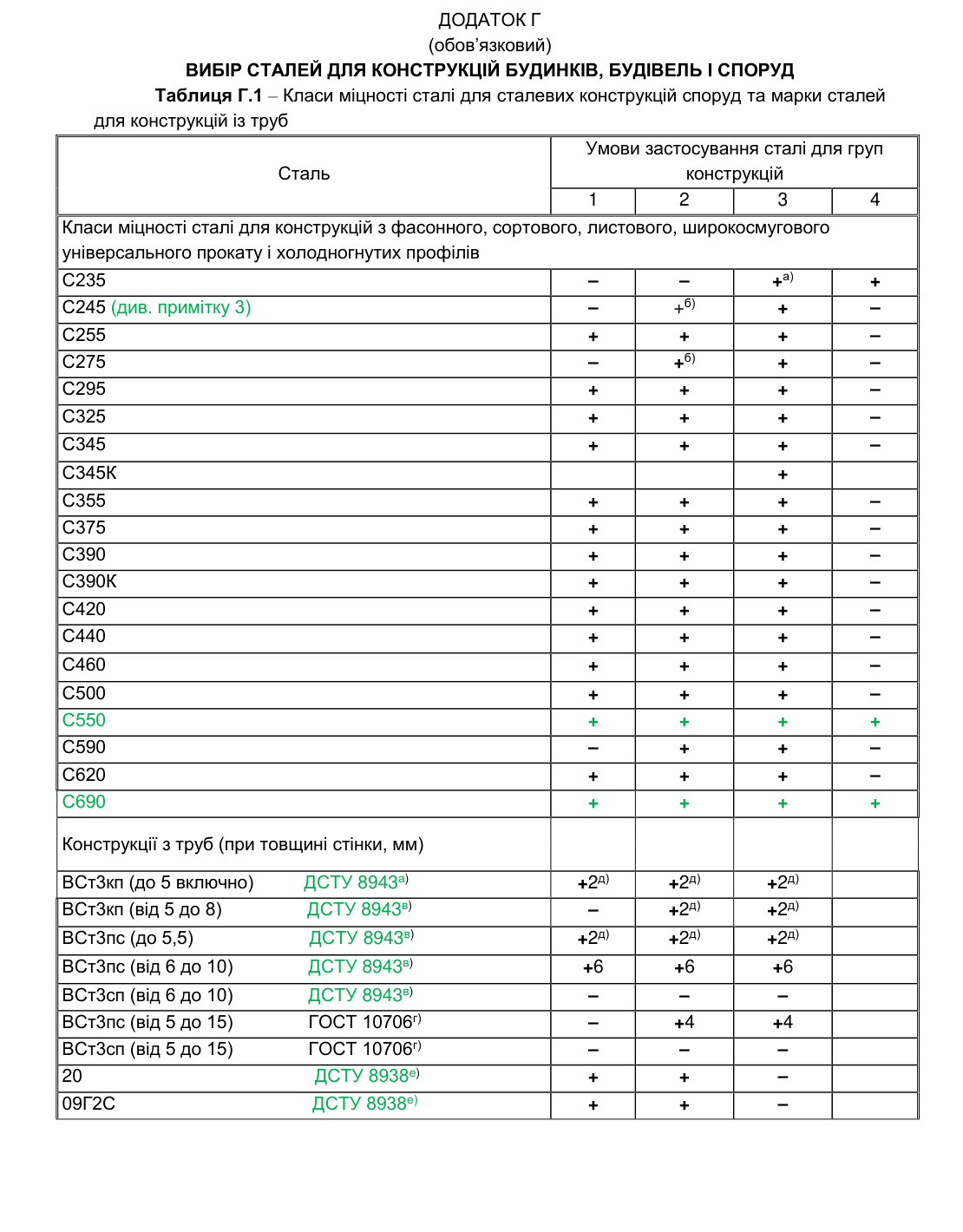

Скан таблиці Г.1 з ДБН В.2.6-198:2014, частина 1

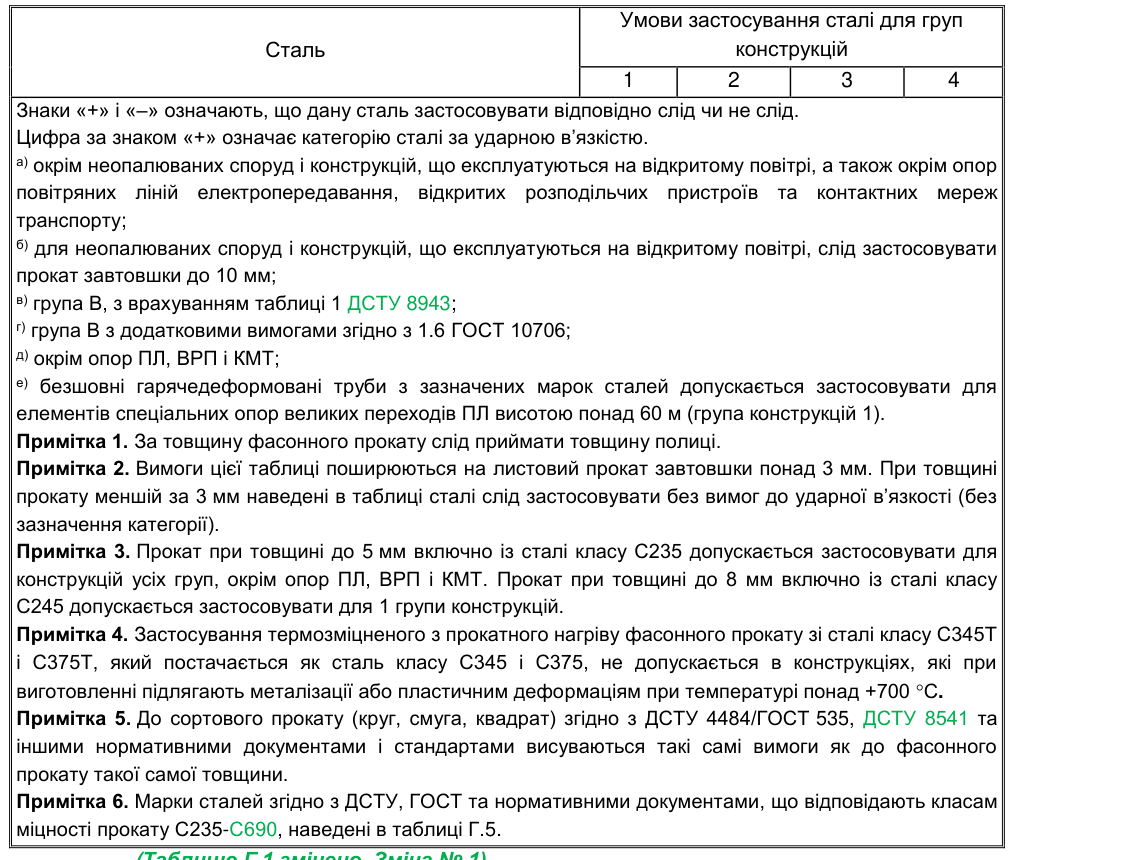

Скан фрагмента ДБН

Скан таблиці Г.1 з ДБН В.2.6-198:2014, частина 2 і примітки

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.5

Відповідність марок сталі класам міцності, виду і товщині прокату.

Скан фрагмента ДБН

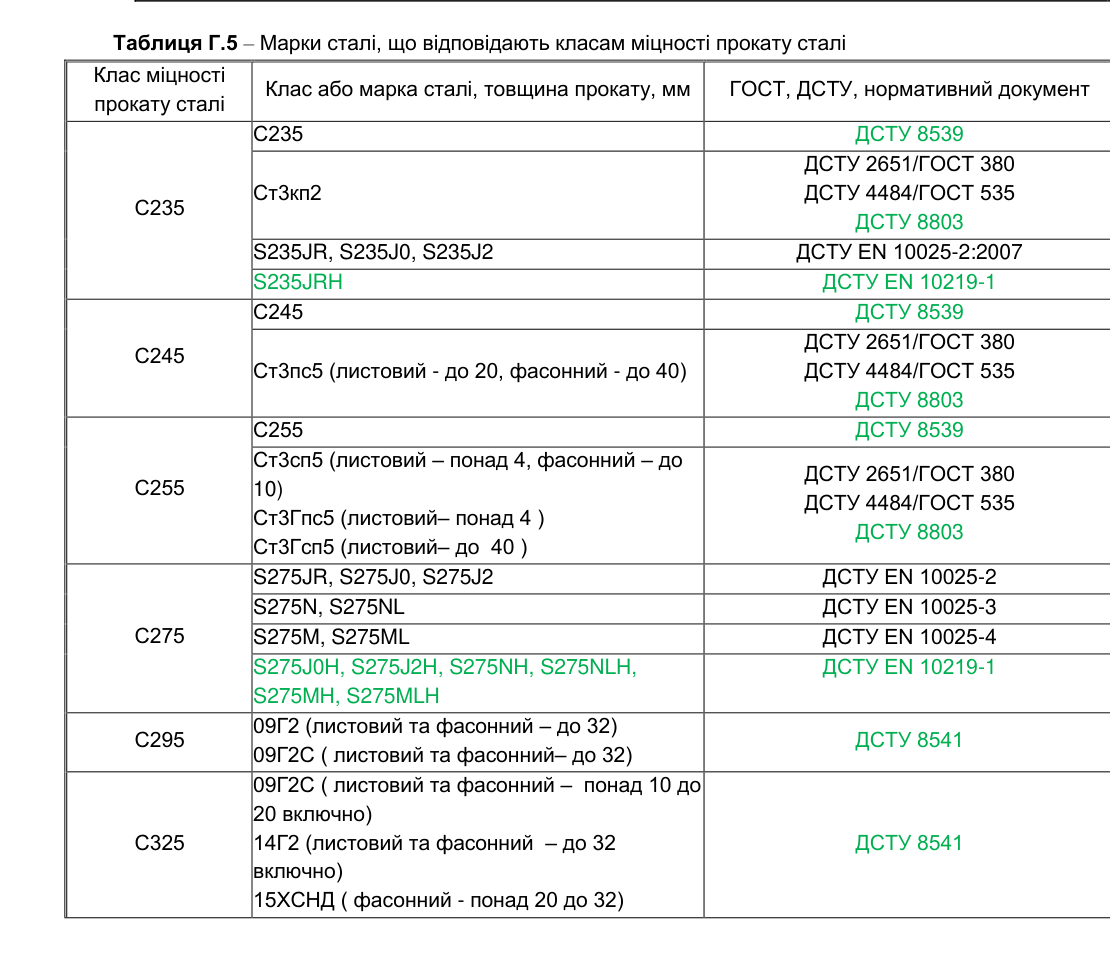

Скан таблиці Г.5 з ДБН В.2.6-198:2014, частина 1

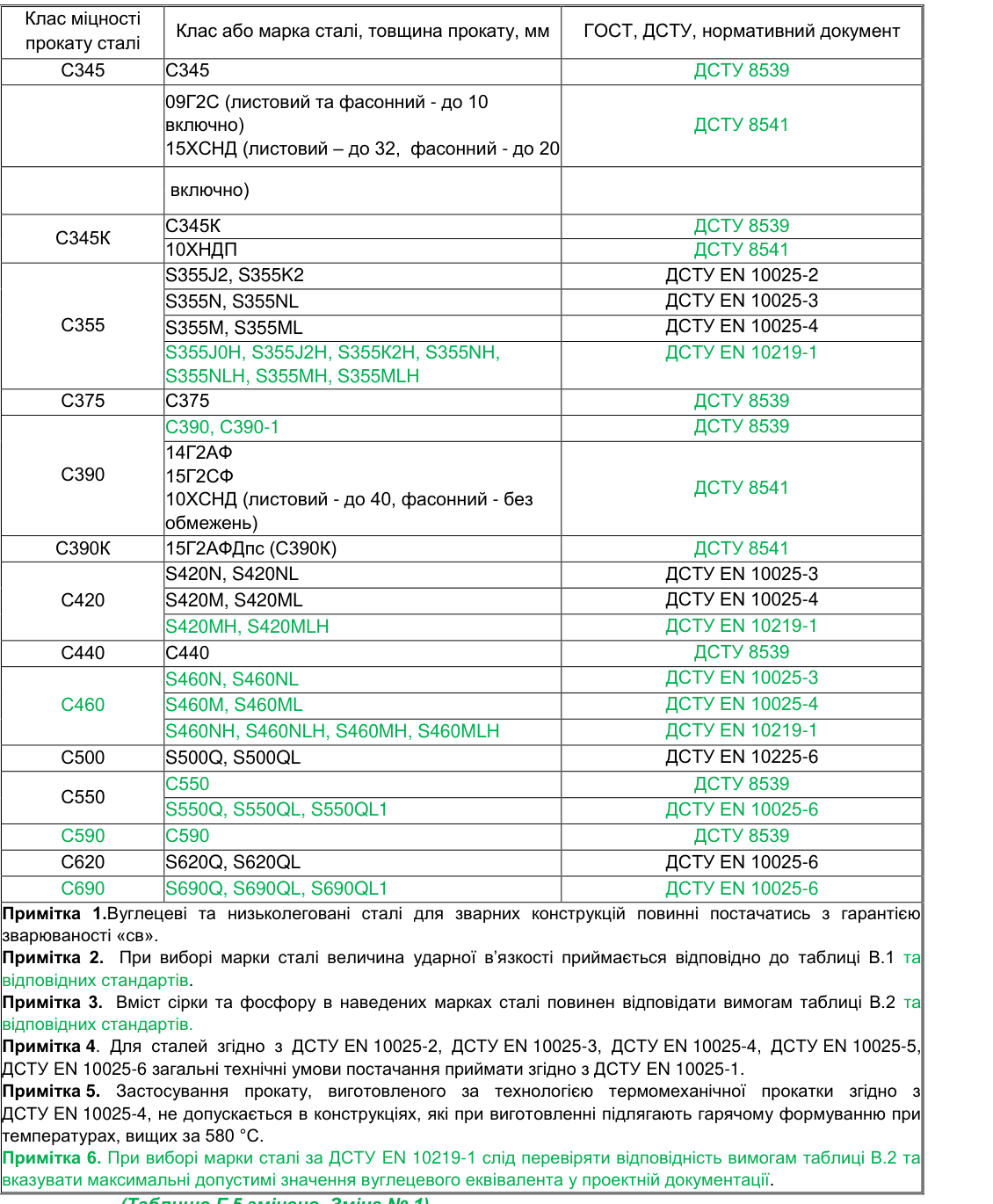

Скан фрагмента ДБН

Скан таблиці Г.5 з ДБН В.2.6-198:2014, частина 2

Категорії конструкцій за таблицею А.1
Групи конструкцій за S1-S5
Перевірка сталі за таблицею Г.1

#сталеві конструкції
#ДБН В.2.6-198
#категорія конструкції
#група конструкції

Методика та нормативний контекст

Короткий опис задачі

Визначити категорії та групу сталевої конструкції за таблицями А.1, А.2 і пунктами А.1-А.2 ДБН В.2.6-198:2014.

Де застосовується

Вибір окремої конструкції або елемента з декомпільованої таблиці А.1
Розрахунок початкової та уточненої групи за S1-S5
Перевірка γc, Ry та застосовності класу сталі

Вхідні параметри

Конструкція або елемент, клас відповідальності та характер напружень
Клас і марка сталі, вид і товщина прокату
Умови таблиці 5.1 та уточнювальні чинники пункту А.2

Формули та методика

Stot,base = S1 + S2 + S3,base + S4 + S5
Ry = Ryn / γm
Stot,A2 = Stot,base + clamp(ΔSraw; -4; +4)

Приклад розрахунку

Для головної балки при статичному навантаженні, СС2 і сталі С245 калькулятор визначає категорії А/III, початкову групу 3 та перевіряє уточнену групу і допустимість сталі.

Обмеження

Калькулятор охоплює лише конструкції та елементи, прямо наведені в таблиці А.1; підбір за аналогією не автоматизовано.
